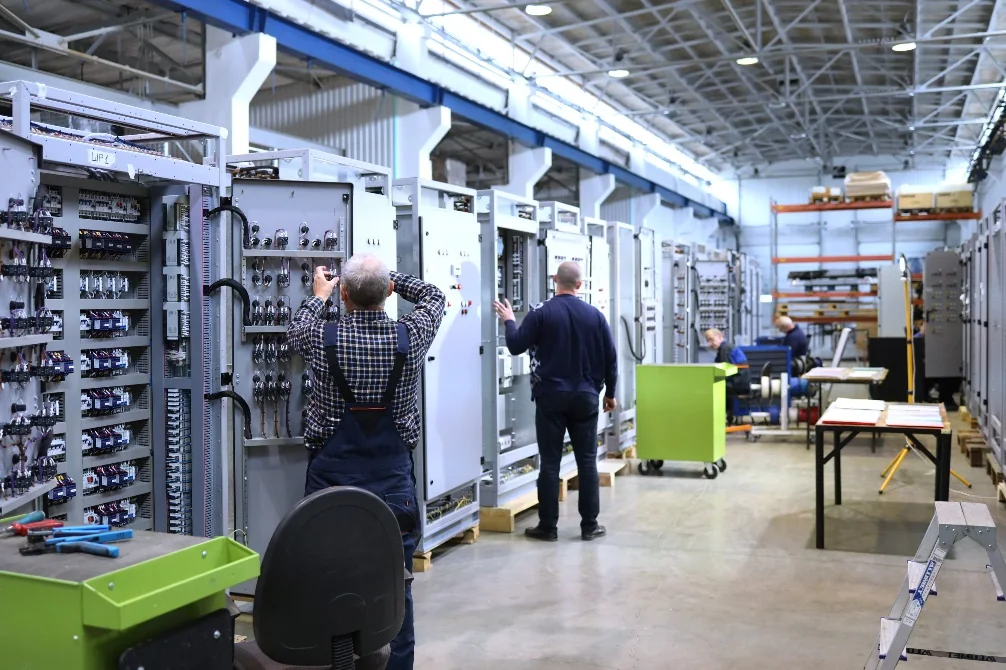

- Сборочный цех

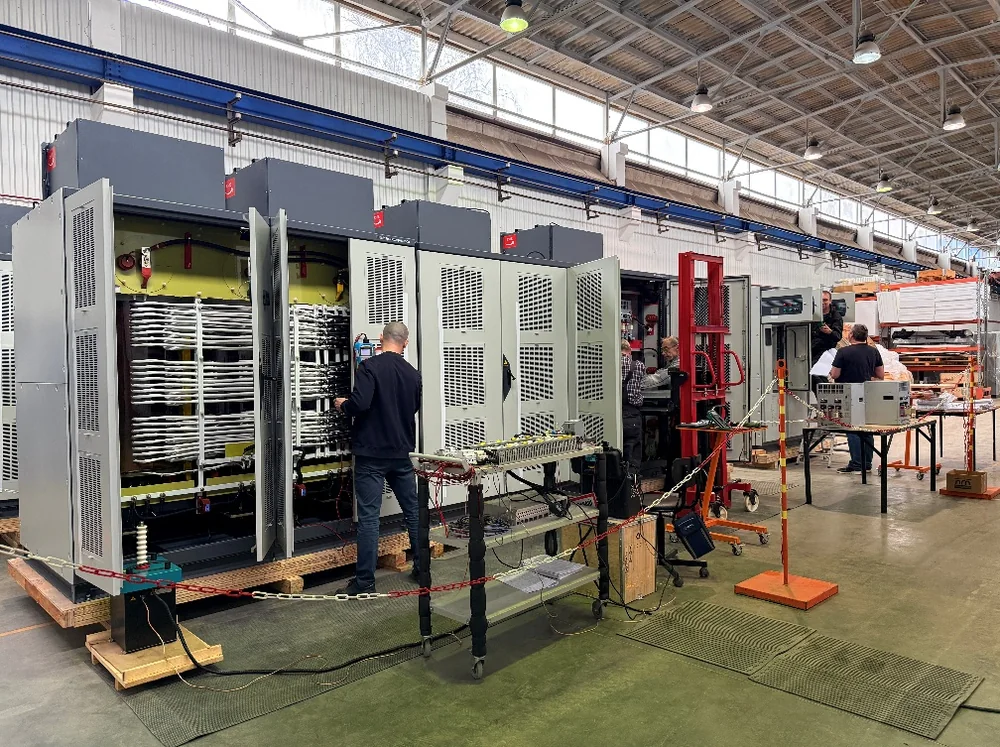

- Участок сборки технологического оборудования
- Складской комплекс

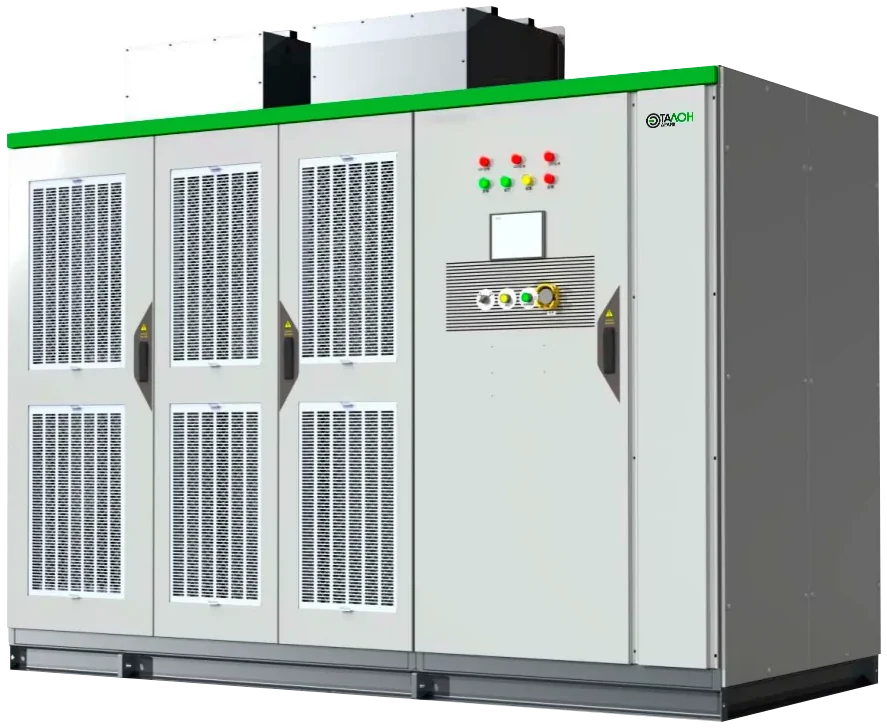

Высоковольтный частотно-регулируемый привод
Многоуровневый преобразователь частоты серии ЭДПЧ для управления электроприводами в промышленности и на объектах муниципальной инфраструктуры.
- 3–11 кВвыходное напряжение
- 160–20 000 кВтвыходная мощность
- THD < 4%без синус-фильтров и дросселей
- > 12 летнаработка на отказ
01
О компании
ООО «НПО «Энергетические технологии и автоматизация» — научно-производственное предприятие, решающее широкий круг задач, связанных с проектированием и производством энергетического и технологического оборудования.
Создаём системы автоматического управления технологическими процессами на базе современных контроллеров и программно-технические комплексы, в том числе на базе SCADA-систем.
- 500+объектов внедрения
- 70человек персонала

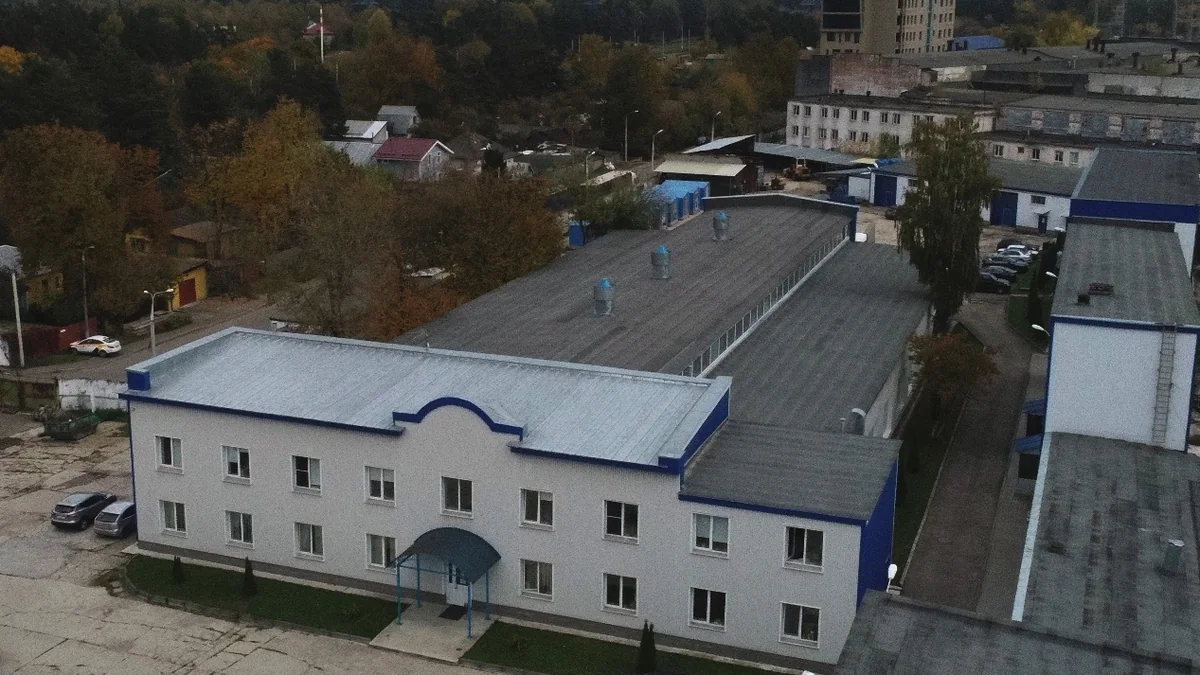

- 4000 м²производственные площади
Ресурсы предприятия
Сервисная служба
- Капитальный ремонт и техническое обслуживание
- Строительно-монтажные работы
- Пусконаладочные работы
Инженерные ресурсы
- Электротехнический отдел
- Отдел АСУ
- Проектно-конструкторский отдел
- Конструкторский отдел электрооборудования
- Отдел программного обеспечения
- Научно-аналитический отдел
02
ЭТАЛОН ДРАЙВ. Общая информация
ЭТАЛОН ДРАЙВ (серия ЭДПЧ) — высокопроизводительный многофункциональный частотно-регулируемый привод, построенный по схеме многокаскадного включения силовых ячеек, с многообмоточным фазосдвигающим силовым трансформатором на входе преобразователя.
Такие технические решения обеспечивают высокое качество напряжения на выходе преобразователя и низкий уровень гармонических составляющих, генерируемых в питающую сеть.
Питающая сеть
3, 6, 10 кВ
Фазосдвигающий трансформатор
многообмоточный, подавляет гармоники в сети
Каскад силовых ячеек
последовательное включение в каждой фазе
Электродвигатель
3–11 кВ, 0–50 Гц
03
Отрасли применения
Привод применяется для управления электроприводом различного назначения.
Нефтегазовая промышленность
Горнодобывающая промышленность
Химическая промышленность
Металлургическая промышленность
Энергетическая промышленность
Муниципальная инфраструктура
04
Преимущества применения
-
THD < 4%
Без синус-фильтров и дросселей
Низкий уровень гармонических искажений позволяет подключать привод без дополнительных фильтрующих устройств.
-
> 12 лет
Наработка на отказ
Высокая надёжность функционирования и срок службы оборудования 25 лет.
-
Любой тип двигателя
Асинхронные, синхронные и на постоянных магнитах.
-
Модульная конструкция
Простой доступ к любым узлам при эксплуатации и ремонте. Высокая ремонтопригодность.
-
Байпас ячеек
Бесперебойная работа даже при выходе из строя нескольких силовых ячеек.
05
Модельный ряд. Обозначение
Обозначение модели
ЭДПЧ – XXX – YYYY – [T/S/PM]
- XXX — напряжение
- 030 (3,0 кВ), 033 (3,3 кВ), 060 (6,0 кВ), 066 (6,6 кВ), 100 (10,0 кВ), 110 (11 кВ)
- YYYY — мощность
- номинальная мощность, кВт (например, 4500)
- T / S / PM — исполнение
- T — синхронный двигатель, S — тяжёлый режим, PM — постоянные магниты; без суффикса — асинхронный
06
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Входное напряжение | 3 кВ, 6 кВ, 10 кВ ±10% |
| Входная частота | 50/60 Гц ±10% |
| Коэффициент мощности | > 0,96 |
| Минимальная допустимая просадка напряжения | 25% входного напряжения |
| Выходное напряжение | 3–11 кВ |
| Выходной ток | 25–1400 А |
| Выходная мощность | 160–20 000 кВт |
| Выходная частота | 0–50 Гц с точностью < 1% |
| Перегрузочная способность |
|
| Коэффициент гармонических искажений (THD) | < 4% |
| Охлаждение силовых блоков | Принудительное воздушное |
| Связь с АСУ ТП | RS-485 Modbus RTU, дискретные сигналы |
| Наработка на отказ / срок службы | Более 12 лет / 25 лет |
Нужны параметры под конкретный двигатель или опросный лист?
Консультация инженера
07

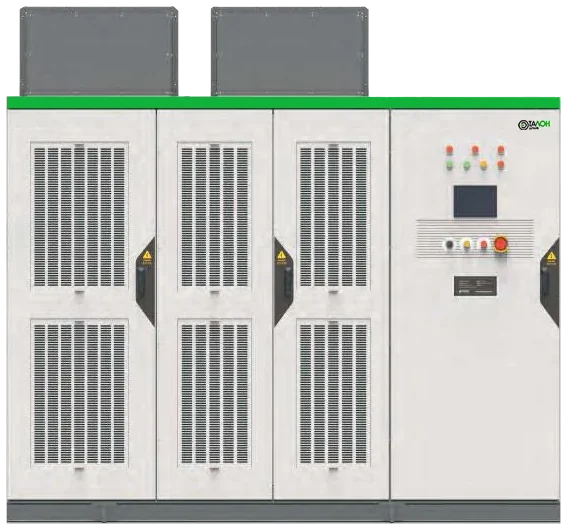

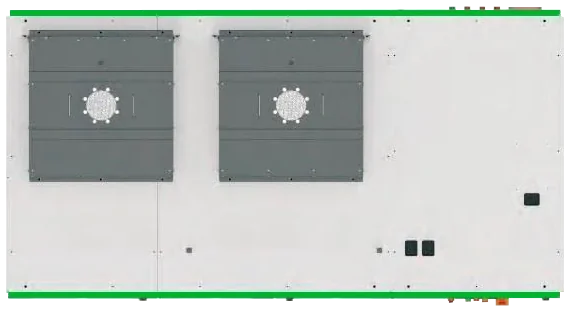

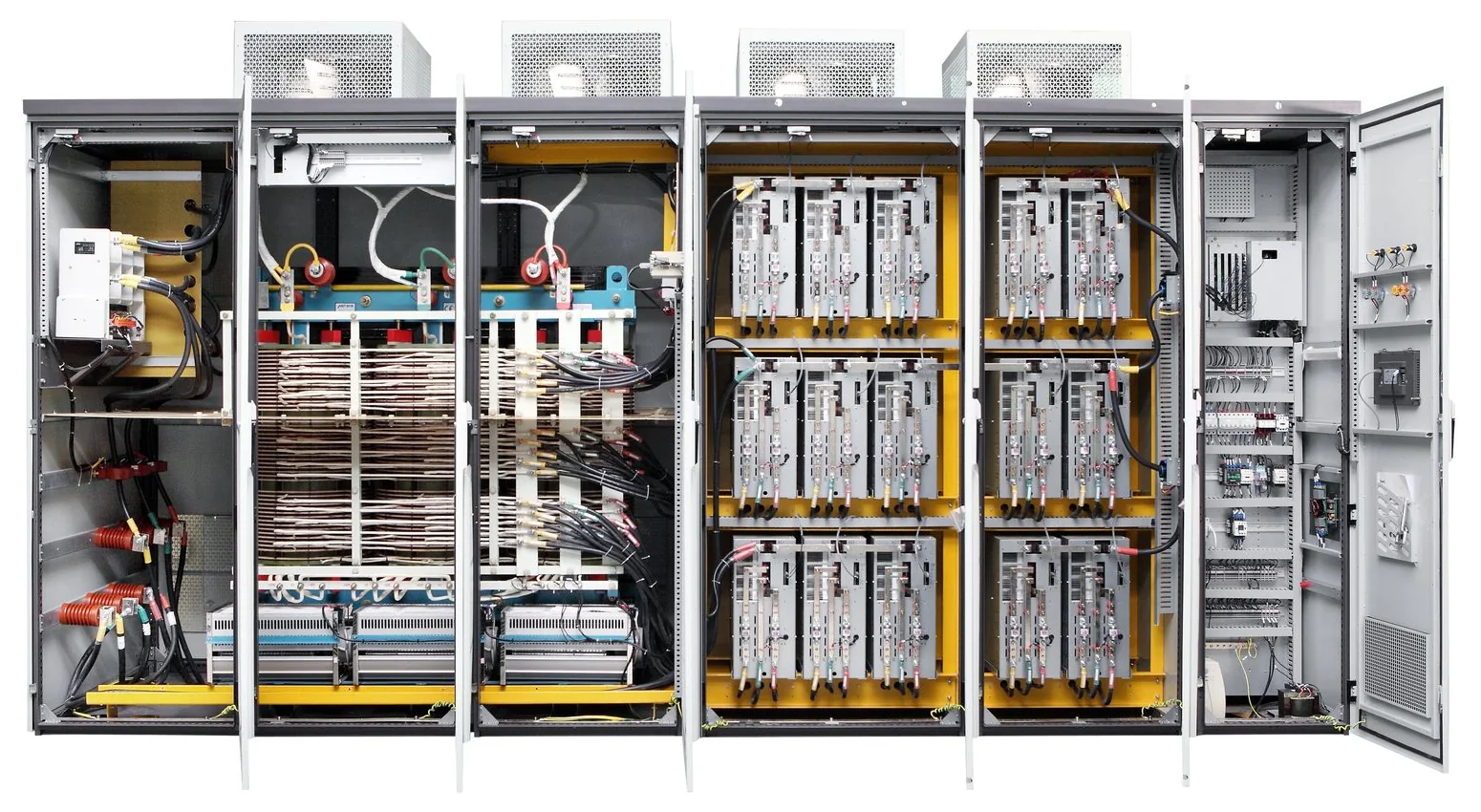

Конструкция
Нажмите на точку на фото, чтобы узнать о назначении узла.
Вентиляторы
- Высокий воздушный поток
- Низкий шум
- Надёжность
Шкаф с фазосдвигающим трансформатором
- Стабилизирует напряжение
- Подавляет гармоники
- Надёжный пуск и контроль температуры
Шкаф с силовыми модулями
- Последовательное соединение блоков
- Взаимозаменяемые модули
Силовой модуль
- Однофазный низковольтный AC-DC-AC инвертор
Шкаф управления
- DSP + FPGA + ARM — точность момента и скорости
- Оптоволокно — высокая помехозащищённость
Сенсорная панель 10″
- Улучшенное изображение
- Мониторинг данных и сигналов онлайн

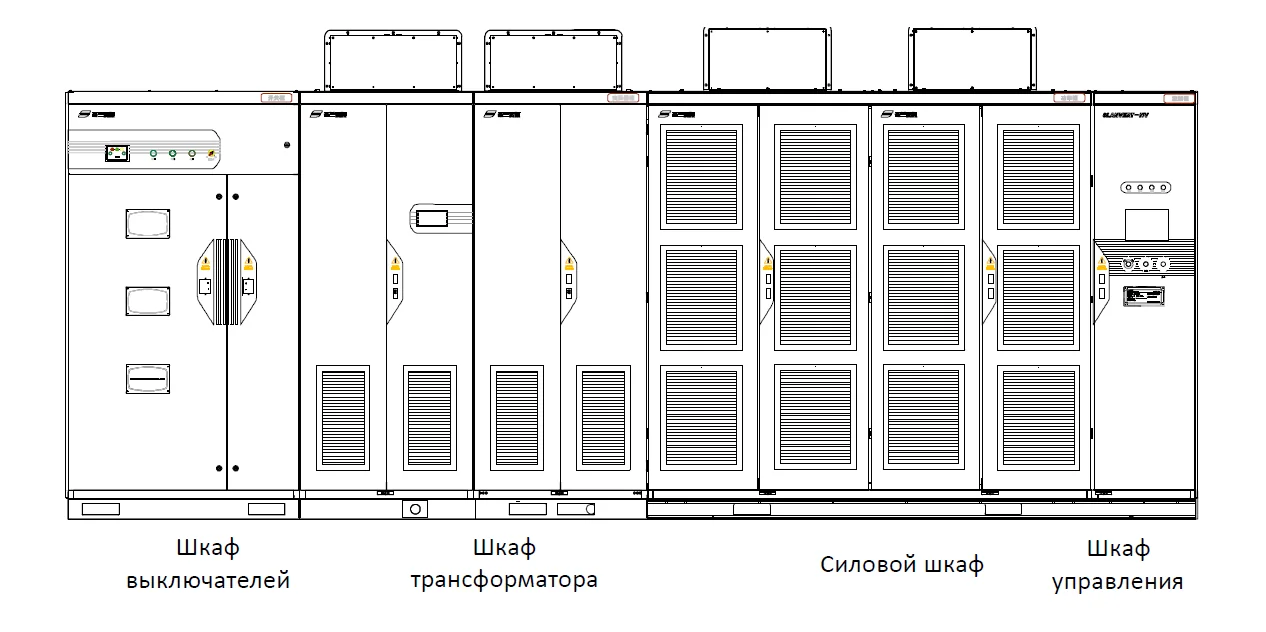

Состав оборудования
Шкаф выключателей
Подаёт напряжение от преобразователя на электродвигатель; опционально — шкаф байпаса промышленной частоты с ручным управлением.
Шкаф трансформатора
Сухой фазосдвигающий трансформатор питает энергоблоки и ограничивает сетевые гармоники ниже 3% при нагрузке свыше 70%.
Силовой шкаф
H-мостовые энергоблоки с последовательным соединением в каждой фазе для частотного управления двигателем.
Шкаф управления
Координирует работу системы, поддерживает удалённый мониторинг, оснащён интерфейсом ЧМИ.
08

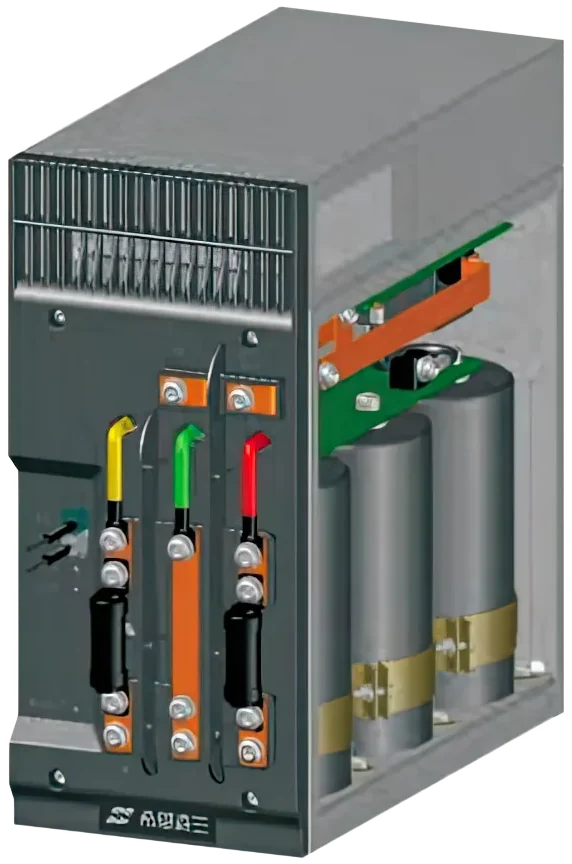

Силовой модуль. Особенности
Силовой блок
- Трёхфазный мостовой выпрямитель + тонкоплёночные конденсаторы + IGBT + плата управления
- 8 блоков на фазу → 33 уровня выходного напряжения
- Принудительное воздушное охлаждение
Особенности
- Встроенный механический + электронный байпас: при отказе одного блока привод продолжает работу без остановки
- Полная взаимозаменяемость блоков (ГОСТ 25346-2013)
- Максимальная надёжность и ремонтопригодность
09

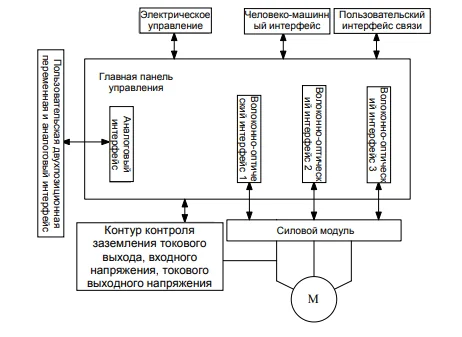

Схема управления
Состав системы управления
- Основная плата управления на базе DSP с плавающей точкой и FPGA. Рассчитывает ШИМ-импульсы и передаёт управляющее воздействие на силовые модули по волоконно-оптическим линиям связи (ВОЛС).
- Внешние интерфейсы: управление электрическими цепями привода (выключателями, контакторами, байпасными цепями), работа с пользователем через сенсорную панель ЧМИ, связь с внешними управляющими системами.
- Контур контроля: контроль заземления выходных и входных цепей, реализация защит и блокировок.
10

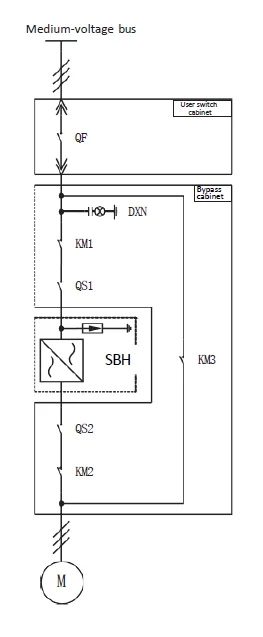

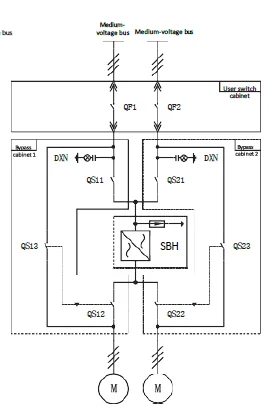

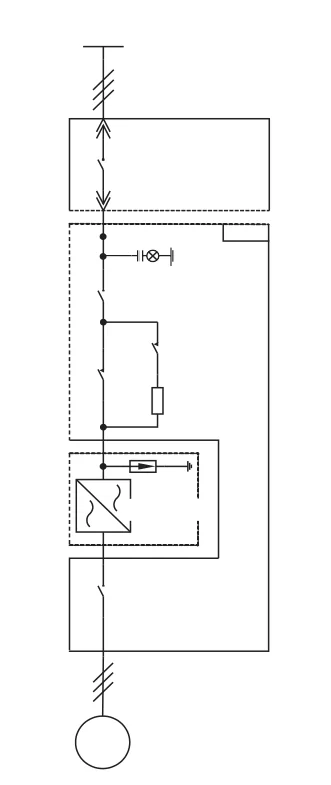

Схемы включения ЧРП
В зависимости от особенностей применения реализуются различные схемы байпасирования, а также управление от одного привода несколькими двигателями.
11

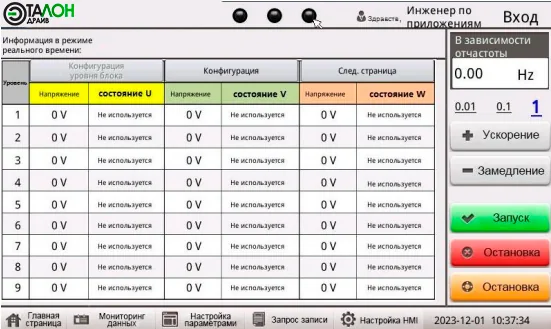

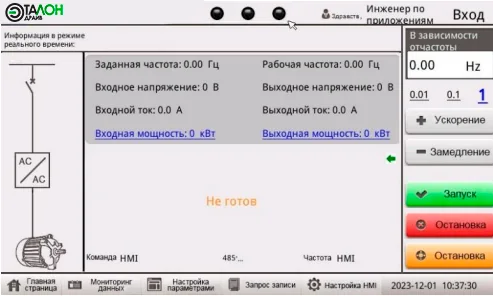

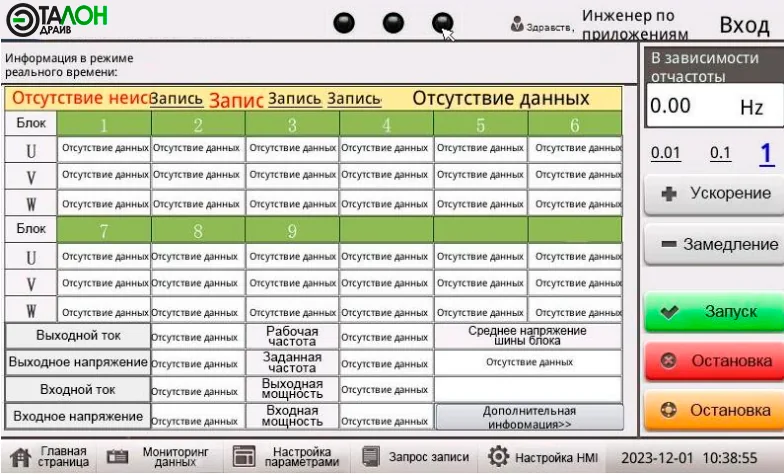

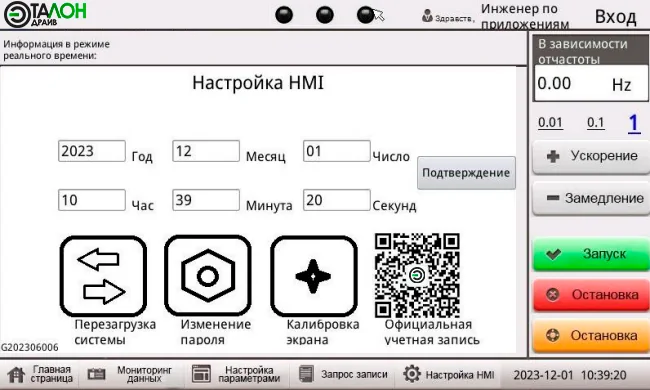

Интерфейсы пользователя
- 10″ сенсорный цветной HMI с графическим интерфейсом на русском языке
- Полный мониторинг: напряжение, ток, мощность, коэффициент мощности, статусы, журнал событий и аварий
- Управление: HMI / DCS / локальная панель
- Цифровой протокол RS-485 Modbus RTU (стандарт)
12

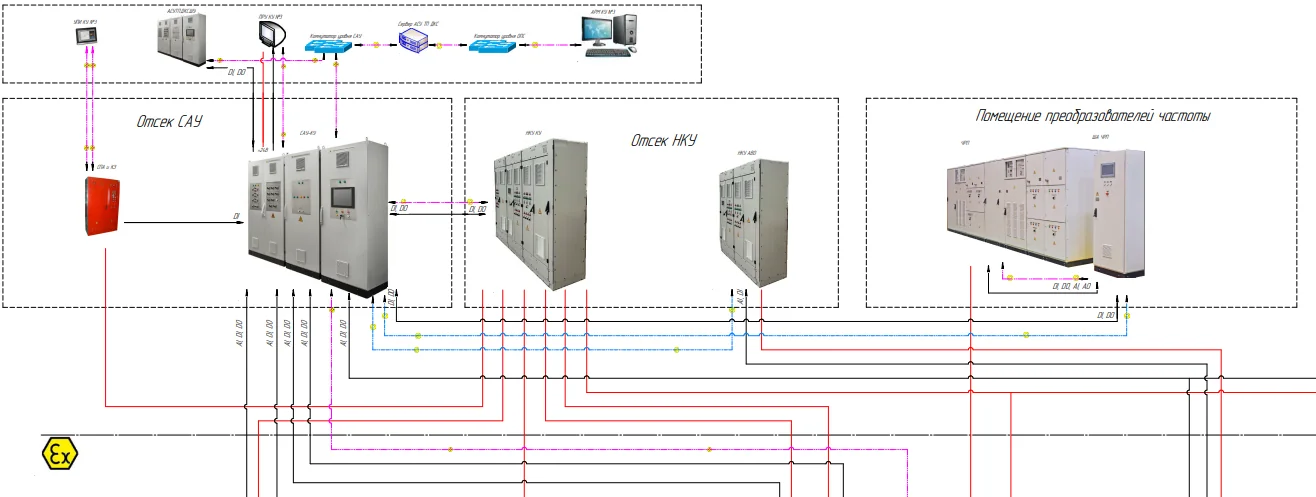

Интеграция в АСУ ТП
- Интеграция в системы управления верхнего уровня по цифровому протоколу (в типовом решении — RS-485 Modbus RTU и дискретные сигналы)
- Полная совместимость с существующими АСУ ТП за счёт стандартизованных протоколов
- Доработка под индивидуальные особенности объекта и АСУ
- Разработка проекта привязки для модернизируемых систем
13

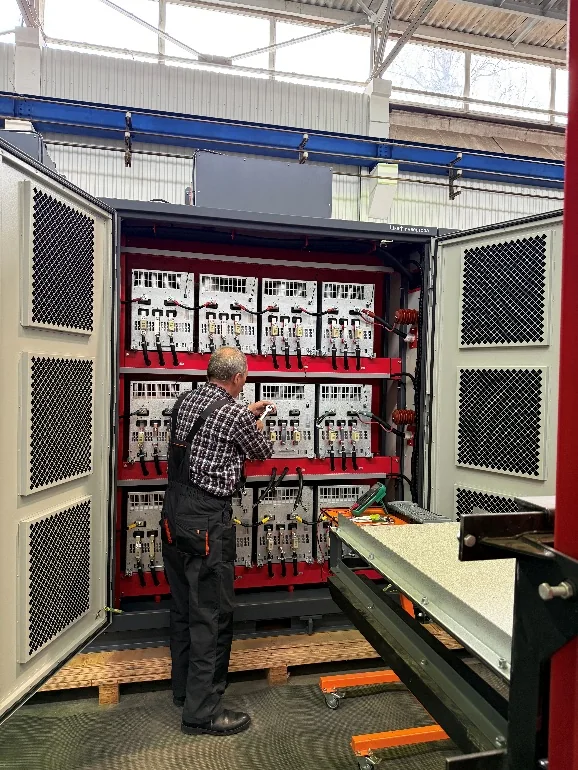

Гарантия, сервис, ЗИП
- Полный комплект ЗИП в поставке
- Гарантийные и постгарантийные обязательства по ремонту и замене силовых блоков
- Модульная конструкция — замена блока целиком за минимальное время
- Сервисное обслуживание по всей России
- Срок службы оборудования — 25 лет
- Расширение стандартной гарантии
14
Свяжитесь с нами
Подготовим коммерческое предложение, проконсультируем по подбору привода и схеме включения, ответим на вопросы по сервису и ЗИП.
